Вентилятори радіальні пилові ВРП-118-43.1
Вентилятори радіальні пилові ВРП-В
Вентилятори радіальні пилові вибухозахищені з різнорідних металів ВРП-В, ВРП-118-43.1В виготовляються відповідно до ТУ У 29.2-24472991-019:2007.
Використання вентиляторів
Вентилятори радіальні пилові ВРП застосовуються в системах пилоочисних установок пневмотранспорту зерна, для видалення деревинної стружки, металевого пилу від верстатів.
Вентилятори ВРП-118-43.1 допускається застосовувати в системах пилоочисних установок, пневмотранспорту, для видалення деревинної стружки від деревообробних верстатів, транспортування зерна і його відходів, а також для інших виробничих цілей в зоні відсутності постійних робочих місць.
Призначення і область застосування вентиляторів радіальних пилових вибухозахищених з різнорідних металів
ВРП-В, ВРП-118-43.1В – в розділі 1.2 даного каталогу.
Умови експлуатації, установка
Вентилятори призначені для переміщення повітря і інших газових сумішей, агресивність яких по відношенню до вуглецевої сталі звичайної якості не вище агресивності повітря, c вмістом пилу та інших твердих домішок у кількості для вентиляторів ВРП не більше 1 кг/м3, для вентиляторів ВРП-118-43.1 не більше
300 г/м3, що не містять липких речовин і волокнистого пилу.
Температура переміщуваного середовища не повинна перевищувати +80°С.
Температура навколишнього середовища від -40°С до +40°С.
Корпус вентилятора встановлюється на станині в будь-яке з положень згідно ГОСТ 5976-90 за винятком Пр180° та Л180°.
Вентилятори призначені для експлуатації в умовах помірного клімату (У) 2-ї категорії розміщення згідно ГОСТ 15150.
Принцип роботи вентилятора полягає в переміщенні повітря за рахунок передачі йому енергії обертання робочого колеса.

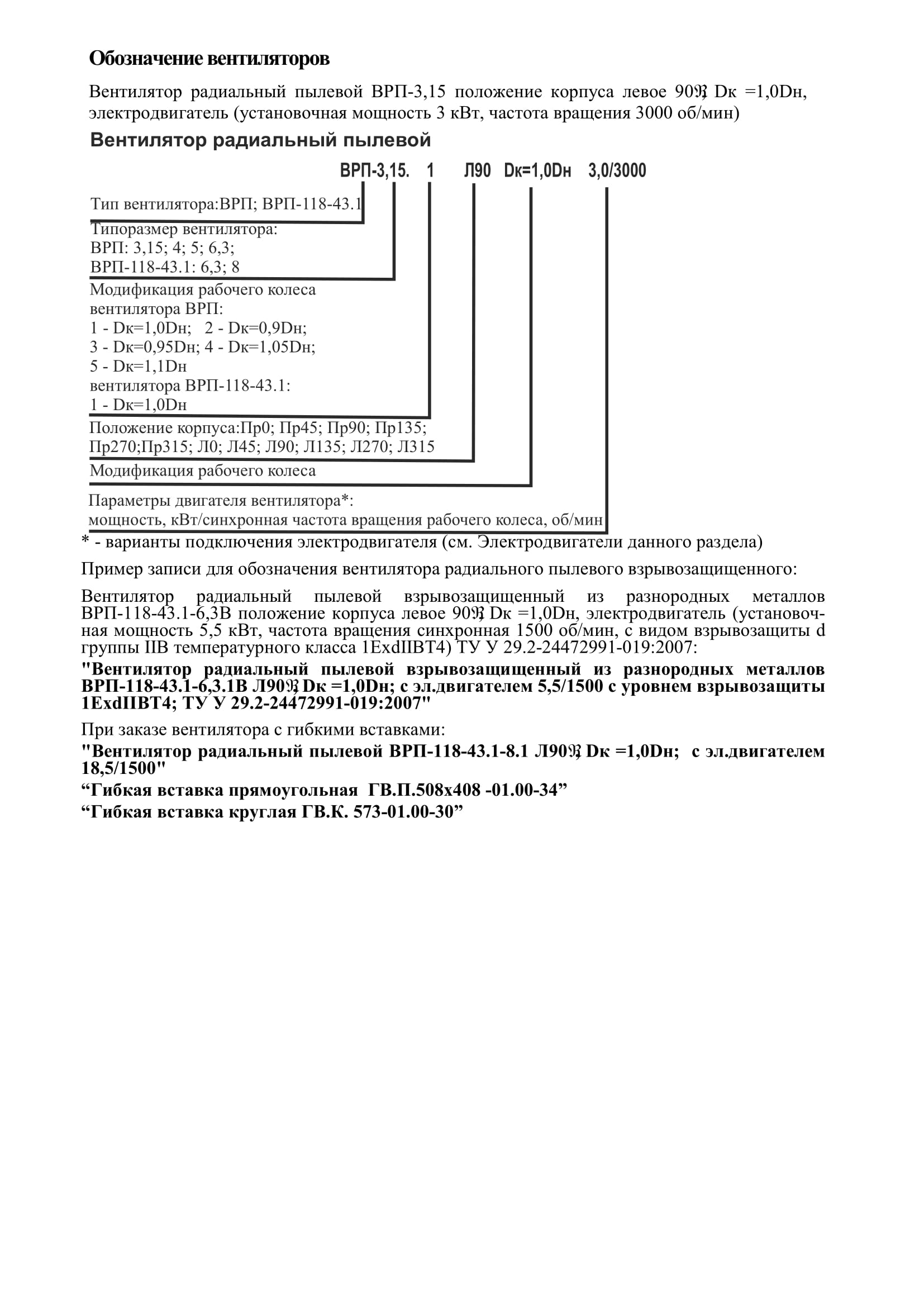

Типорозміри
Робочі колеса кожного типорозміру вентиляторів ВРП мають модифікації, що відрізняються тільки діаметром колеса по вихідним кромках лопаток:
Dробочого колеса / Dномінальному = 0,9; 0,95; 1,0; 1,05; 1,1.
Типорозміри вентиляторів ВРП:
3,15; 4; 5; 6,3.
Типорозміри вентиляторів ВРП-118-43.1:
6,3; 8.
Матеріали
Вентилятори виготовлені з вуглецевої сталі з лакофарбовим покриттям.
Електродвигуни
В якості приводів ВРП застосовуються асинхронні 3-фазні електродвигуни.
Електродвигуни вентиляторів можуть підключатися на місці експлуатації в наступних варіантах:
-
прямий пуск (без узгодження з
замовником); -
за допомогою пристрою плавного пуску (обумовлюється при замовленні);
-
за допомогою частотного перетворювача (обумовлюється при замовленні).
Пуск електродвигунів вентиляторів потужністю від 15 кВт рекомендується виконувати за допомогою софт стартерів.
Робоче колесо закрито корпусом і насаджено безпосередньо на вал двигуна.
Двигун встановлюється на станині.
Опис вентиляторів
Вентилятори складаються з наступних основних вузлів: спірального корпусу, робочого колеса, колектора, станини, двигуна.
Вентилятори виконані по 1-й конструктивній схемі згідно ГОСТ 5976-90.
Комплектація вентилятора віброізоля-торами і гнучкими вставками прямокутними / круглими по окремому замовленню.
