Вентиляторы дымоудаления ВРДВ-287-46.1
Вентиляторы радиальные дымоудаления ВРДВ-80-75 и ВРДВ-287-46.1
Применение вентиляторов
Вентиляторы радиальные дымоудаления ВРДВ-80-75 и ВРДВ-287-46.1 предназначены для установки в специальных вытяжных вентиляционных системах для удаления возникающих при пожаре газов и отвода их за пределы помещения.
Назначение и область применения вентиляторов радиальных дымоудаления взрывозащищенных из разнородных металлов ВРДВ-80-75В и ВРДВ-287-46.1В — в разделе 2 данного каталога.
Условия эксплуатации, установка
Вентиляторы ВРДВ-80-75 могут работать при температуре перемещаемой среды 400°С и при температуре 600°С — не менее 120 минут.
Вентиляторы ВРДВ-287-46.1 могут работать при температуре перемещаемой среды 400°С не менее 180 минут и при температуре 600°С — не менее 120 минут.

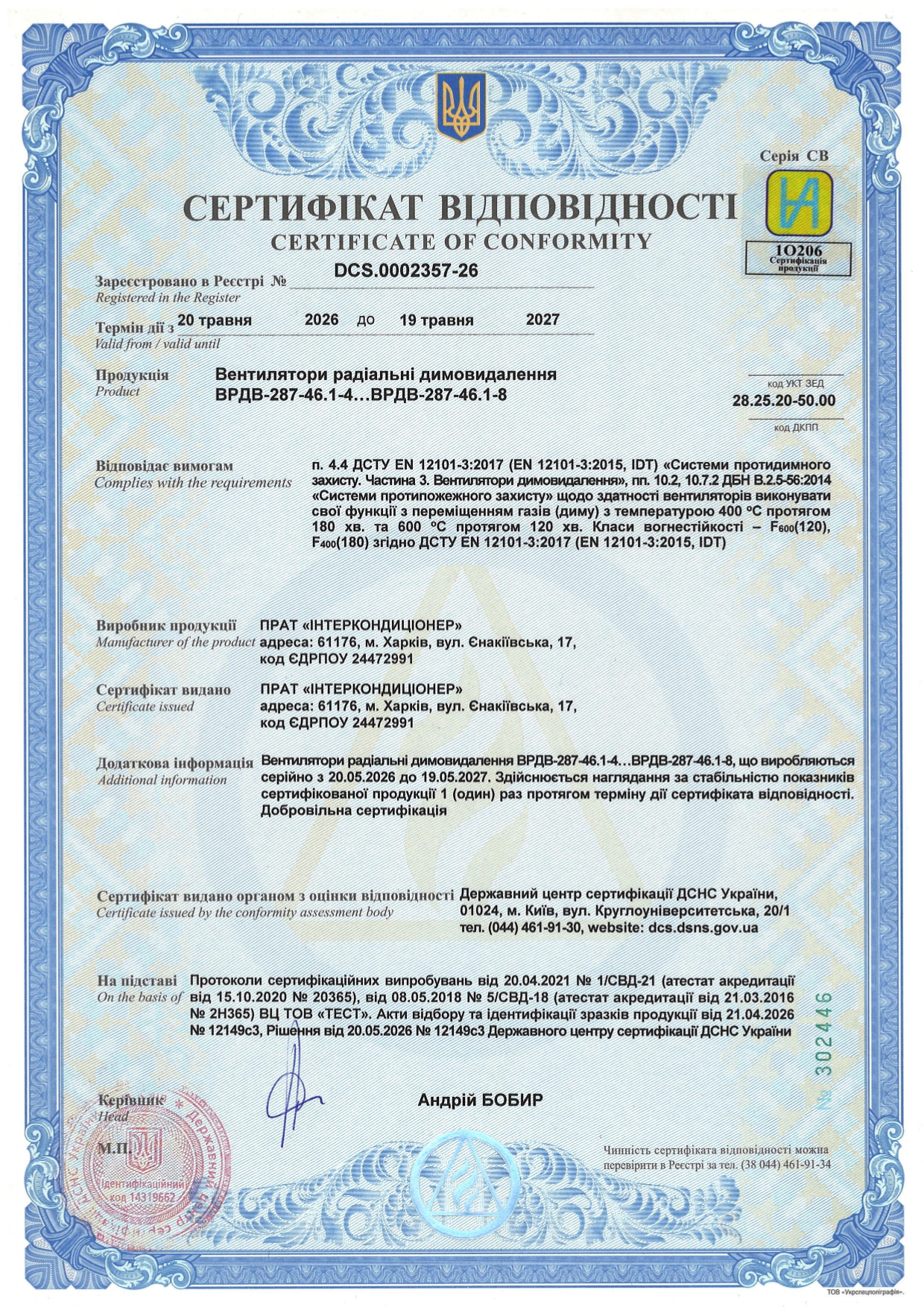

Все вентиляторы имеют сертификаты соответствия, которые выданы Государственным центром сертификации ГСЧС Украины:
ВРДВ-80-75:
-температура перемещаемой среды 400°С в течение 120 мин. –
Сертификат №DCS.0000061-18;
Класс огнестойкости F400(120);
-температура перемещаемой среды 600°С в течение 120 мин. –
Сертификат №DCS.0000062-18;
Класс огнестойкости F600(120);
ВРДВ-287-46.1:
-температура перемещаемой среды 400°С в течение 180 мин. –
Сертификат №DCS.0000064-18;
Класс огнестойкости F400(180);
-температура перемещаемой среды 600°С в течение 120 мин. –
Сертификат №DCS.0000063-18;
Класс огнестойкости F600(120).
Вентиляторы устанавливаются вне обслуживаемого помещения и за пределами зоны постоянного пребывания людей. Предназначены для эксплуатации в условиях умеренного климата 2-й категории размещения по ГОСТ 15150-69.
Температура окружающей среды от -40°С до +40°С.

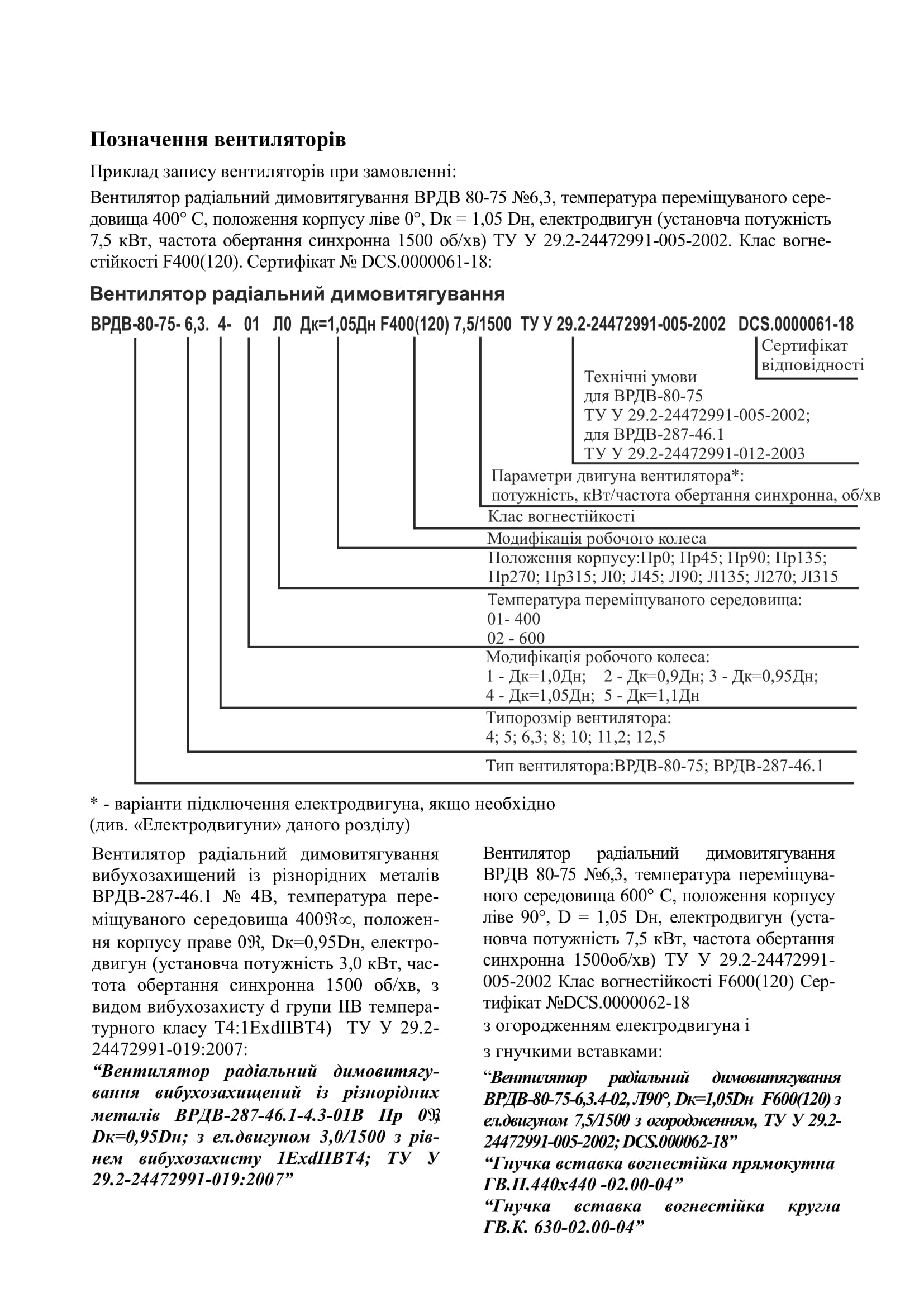

Типоразмеры
Типоразмеры вентиляторов
ВРДВ-80-75: 4; 5; 6,3; 8; 10; 11,2; 12,5.
ВРДВ-287-46.1: 4; 5; 6,3; 8.
Рабочие колеса каждого типоразмера имеют модификации, отличающиеся только диаметром колеса по выходным кромкам лопаток:
D рабочего колеса / D номинальному = 0,9; 0,95; 1,0; 1,05; 1,1.
Электродвигатели
В качестве приводов вентиляторов ВРДВ применяются асинхронные 3-фазные электродвигатели.
Электродвигатели вентиляторов могут подключаться на месте эксплуатации в следующих вариантах:
-
прямой пуск (без согласования с
заказчиком); -
с помощью устройства плавного пуска (оговаривается при заказе);
-
с помощью частотного преобразователя (оговаривается при заказе).
Пуск электродвигателей вентиляторов мощностью от 15 кВт рекомендуется выполнять с помощью устройства плавного пуска.
Рабочее колесо закрыто корпусом и насажено непосредственно на вал двигателя.
Двигатель устанавливается на станине.
Описание вентиляторов
Вентилятор состоит из следующих основных узлов: спирального корпуса, рабочего колеса, коллектора, станины, двигателя и выполнен по 1-й конструктивной схеме согласно ГОСТ 5976-90.
В конструкции вентилятора предусмотрено охлаждение вала электродвигателя с целью защиты подшипников узлов от перегрева, что обеспечивает работу вентилятора при перемещении горячих газов.
Комплектация вентилятора виброизоляторами и гибкими вставками прямоугольными / круглыми по отдельному заказу.
Подбор типа и количества виброизоляторов осуществляется по таблицам 4.1 и 4.2 в разделе «4.1 Виброизоляторы» данного каталога. Рекомендованное количество виброизоляторов – 5. Тип виброизоляторов определяется, исходя из массы вентилятора с элетродвигателем.
Подбор гибких вставок производится по таблицам 4.3 и 4.4 в разделе «4.2 Гибкие вставки» данного каталога».
В качестве дополнительной опции предусмотрено ограждение для защиты электродвигателей вентиляторов от атмосферных осадков.
Рабочие характеристики
Аэродинамические характеристики вентиляторов с диаметрами рабочих колес D/Dн для перемещаемой среды с температурой 20°С, 400°С и 600°С представлены на рисунках, где:
Рv-полное давление, Па;
Q— производительность по воздуху, тыс. м3/ч;
Ny-мощность установочная, кВт;
— КПД, доли единицы;
n – синхронная частота вращения
рабочего колеса, об/мин
Допускаемые отклонения:
-
максимального полного КПД – — 4%;
-
полного давления ± 4%;
-
напряжения и частоты тока по
ГОСТ 13109;
-
потребляемой мощности – 10%.
Основные шкалы на графиках соответствуют нормальной плотности воздуха ρ0=1,2 кг/м3 при температуре t0=20°С.
Создаваемое вентилятором давление Pv и потребляемая мощность N при другой плотности ρ перемещаемой среды или другой температуре t воздуха могут быть рассчитаны по формулам:
врдв-287-46.1 | |||
ВРДВ-287 40 | |||
ВРДВ-287 60 |
