Вентилятори димовитягування ВРДВ-80-75

Вентилятори димовитягування ВРДВ-80-75

Вентилятори радіальні димовитягування виготовляються і поставляються згідно з технічними умовами:

ВРДВ-80-75 – ТУ У 29.2-24472991-005-2002;

ВРДВ-287-46.1 – ТУ У 29.2-24472991-012-2003.

Вентилятори радіальні димовитягування вибухозахищені із різнорідних металів ВРДВ-80-75B и ВРДВ-287-46.1В виготовляються і поставляються згідно з
ТУ У 29.2-24472991-019:2007

Використання вентиляторів

Вентилятори радіальні димовитягування ВРДВ-80-75 и ВРДВ-287-46.1 призначені для установки в спеціальних витяжних вентиляційних системах для видалення газів, які виникають при пожежі, і відведення їх за межі приміщення.

Призначення і область застосування вентиляторів радіальних димовитягування вибухозахищених із різнорідних металів ВРДВ-80-75В и ВРДВ-287-46.1В – в розділі 2 даного каталогу.

Умови експлуатації, установка

Вентилятори ВРДВ-80-75 можуть працювати при температурі переміщуваного середовища 400°С і при температурі 600°С – не менше 120 хвилин.

Вентилятори ВРДВ-287-46.1 можуть працювати при температурі переміщуваного середовища 400°С не менше 180 хвилин і при температурі 600°С – не менше 120 хвилин.

Всі вентилятори мають сертифікати відповідності, які видані Державним центром сертифікації ДСНС України:

ВРДВ-80-75:

-температура переміщуваного середовища 400°С протягом 120 хв. –

Сертифікат №DCS.0000061-18;

Клас (межа) вогнестійкості F400(120);

-температура переміщуваного середовища 600°С протягом 120 хв. –

Сертифікат №DCS.0000062-18;

Клас (межа) вогнестійкості F600(120);

ВРДВ-287-46.1:

-температура переміщуваного середовища 400°С протягом 180 хв. –

Сертифікат №DCS.0000064-18;

Клас (межа) вогнестійкості F400(180);

-температура переміщуваного середовища 600°С протягом 120 хв. –

Сертифікат №DCS.0000063-18;

Клас (межа) вогнестійкості F600(120).

Вентилятори встановлюються поза обслуговуваним приміщенням і за межами зони постійного перебування людей. Призначені для експлуатації в умовах помірного клімату 2-ї категорії розміщення за
ГОСТ 15150-69.

Температура навколишнього середовища від -40°С до +40°С.

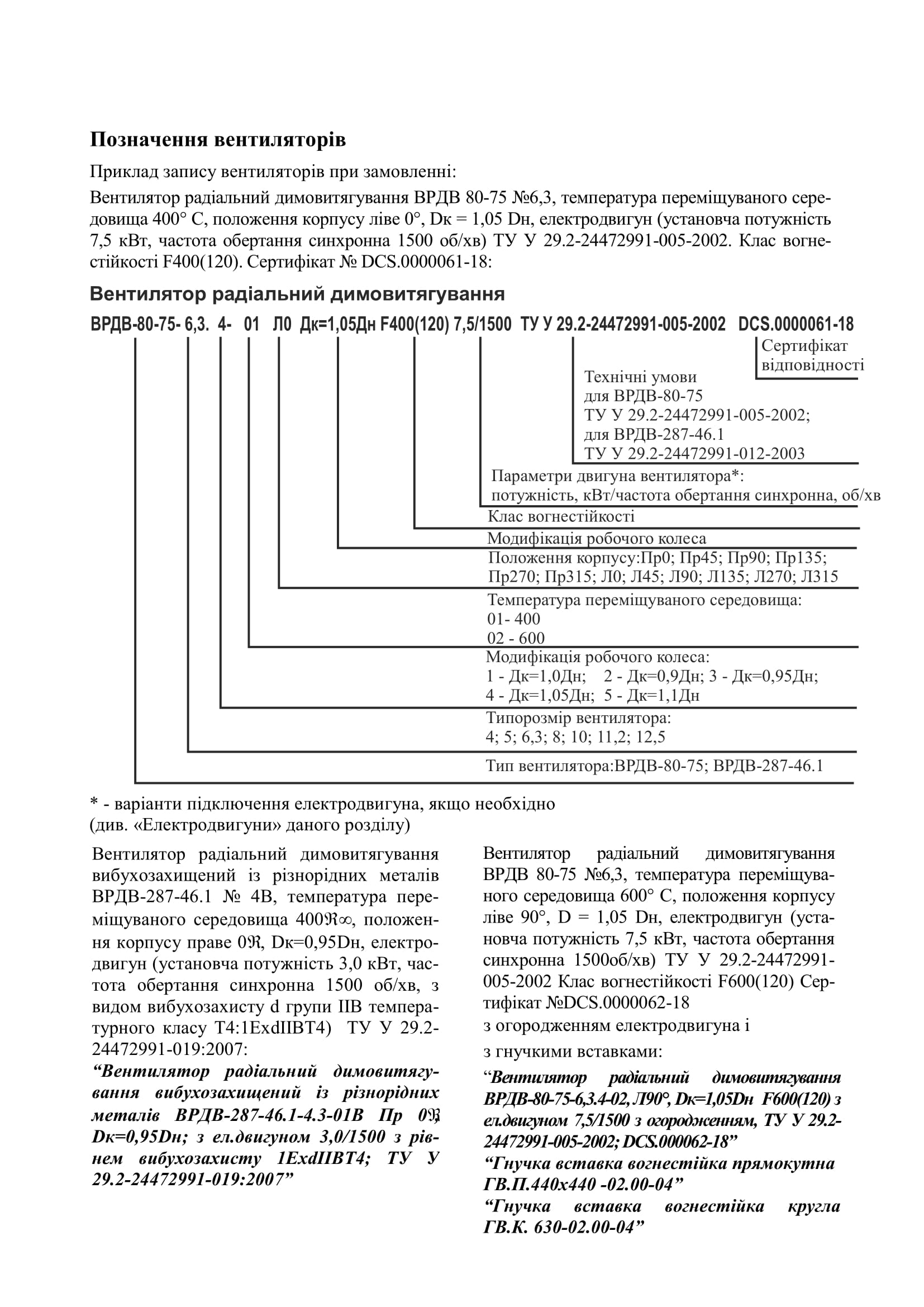

Типорозміри

Типорозміри вентиляторів

ВРДВ-80-75: 4; 5; 6,3; 8; 10; 11,2; 12,5.

ВРДВ-287-46.1: 4; 5; 6,3; 8.

Робочі колеса кожного типорозміру мають модифікації, що відрізняються тільки діаметром колеса за вихідними кромками лопаток:

D робочого колеса / D номінальному = 0,9; 0,95; 1,0; 1,05; 1,1.

Електродвигуни

В якості приводів вентиляторів ВРДВ використовуються асинхронні 3-фазні електродвигуни.

Електродвигуни вентиляторів можуть підключатися на місці експлуатації в таких варіантах:

  1. прямий пуск (без узгодження з
    замовником);

  2. за допомогою пристрою плавного пуску (обумовлюється при замовленні);

  3. за допомогою частотного перетворювача (обумовлюється при замовленні).

Пуск електродвигунів вентиляторів потужністю від 15 кВт рекомендується виконувати за допомогою пристрою плавного пуску.

Робоче колесо закрито корпусом і насаджено безпосередньо на вал двигуна.
Двигун встановлюється на станині
.

Опис вентиляторів

Вентилятор складається з наступних основних вузлів: спірального корпусу, робочого колеса, колектора, станини, двигуна і виконаний за 1-ю конструктивною схемою згідно ГОСТ 5976-90.

У конструкції вентилятора передбачено охолодження вала електродвигуна з метою

захисту підшипників вузлів від перегріву, що забезпечує роботу вентилятора при переміщенні гарячих газів.

Комплектація вентилятора віброізоляторами і гнучкими вставками прямокутними / круглими по окремому замовленню.

Підбір типу та кількості віброізоляторів здійснюється за таблицями 4.1 и 4.2 в розділі «4.1 Віброізолятори» даного каталогу. Рекомендована кількість віброізоляторів – 5. Тип віброізоляторів визначається, виходячи з маси вентилятора з елетродвигуном.

Підбір гнучких вставок здійснюється за таблицями 4.3 и 4.4 в розділі «4.2 Гнучкі вставки» даного каталогу.

В якості додаткової опції передбачено огородження для захисту електродвигунів вентиляторів від атмосферних опадів.

Робочі характеристики

Аеродинамічні характеристики вентиляторів з диаметрами робочих колес D/Dн для переміщуваного середовища з температурою 20°С, 400°С і 600°С представлені на рисунках, де:

Рv повний тиск, Па;

Qпродуктивність по повітрю, тис. м3/год;

Ny потужність установочна, кВт;

– ККД, долі одиниці;

nсинхронна частота обертання
робочого колеса, об/хв

Допустимі відхилення:

  1. максимального повного ККД – 4%;

  2. повного тиску ± 4%;

  3. напруги і частоти струму по

ГОСТ 13109;

  1. споживаної потужності 10%.

Основні шкали на графіках відповідають нормальній щільності повітря ρ0=1,2 кг/м3 при температурі t0=20°С.

Створюваний вентилятором тиск Pv і споживана потужність N при іншій щільності ρ переміщуваного середовища або іншій температурі t повітря можуть бути розраховані за формулами:
