Вентилятори димовитягування ВДРДВ

Вентилятори дахові радіальні димовитягування ВДРДВ

Вентилятори дахові радіальні димовитягування ВДРДВ.2, ВДРДВ.3 ВДРДВ.5 виготовляються і поставляються згідно з
ТУ У 29.2-24472991-009-2002;

ВДРДВ.5-20 – ТУ У 29.2-24472991 -016-2005.

Вентилятори дахові радіальні димовитягування вибухозахищені із різнорідних металів ВДРДВ-B виготовляються і поставляються згідно з ТУ У 29.2-24472991-019:2007.

Використання вентиляторів

Вентилятори дахові радіальні димовитягування ВДРДВ призначені для переміщення димо- газоповітряних сумішей, що утворюються при пожежі, з будинку назовні.

Призначення і область застосування вентиляторів дахових радіальних димовитягування вибухозахищених із різнорідних металів ВДРДВ-В – в розділі 2 даного каталогу.

Умови експлуатації, установка

Вентилятори ВДРДВ.2 (рис. 1.44) можуть працювати при температурі переміщуваного середовища 400°С не менше 120 хвилин, конструкція вентиляторів передбачає вихід переміщуваного середовища в усі боки. Конструкція вентиляторів ВДРДВ.5 (рис.1.45), ВДРДВ.5-20 (рис.1.75) і ВДРДВ.5-19 (рис.1.65) з виходом переміщуваного середовища в два боки, ВДРДВ.3 (рис.1.46) з виходом переміщуваного середовища вгору і ВДРДВ.3-19 (рис.1.66) з факельним викидом дозволяє працювати вентиляторам протягом 180 хвилин при температурі переміщуваного середовища 600° С.

Всі вентилятори мають сертифікати
відповідності, які видані Державним центром сертифікації ДСНС України:

ВДРДВ.2 вихід газів в усі боки, 400° С протягом 120 хвилин

Сертифікат №DCS.0000057-18;

Клас (межа) вогнестійкості F-400(120);

ВДРДВ.5 вихід газів в два боки,

ВДРДВ.5-19 вихід газів в два боки,

ВДРДВ.3 вихід газів вгору,

ВДРДВ.3-19 факельний викид

600° С протягом 180 вилин

Сертифікат № DCS.0000058-18;

Клас (межа) вогнестійкості F-600(180).

ВДРДВ.5-20 вихід газів в два боки, 600° С протягом 180 хвилин

Сертифікат №DCS.0000059-18;

Клас (межа) вогнестійкості F-600(180).

Вентилятори ВДРДВ призначені для експлуатації в умовах помірного клімату (У) 1-ї категорії розміщення за ГОСТ 15150-69.

Температура навколишнього середовища від -40° С до +40° С.

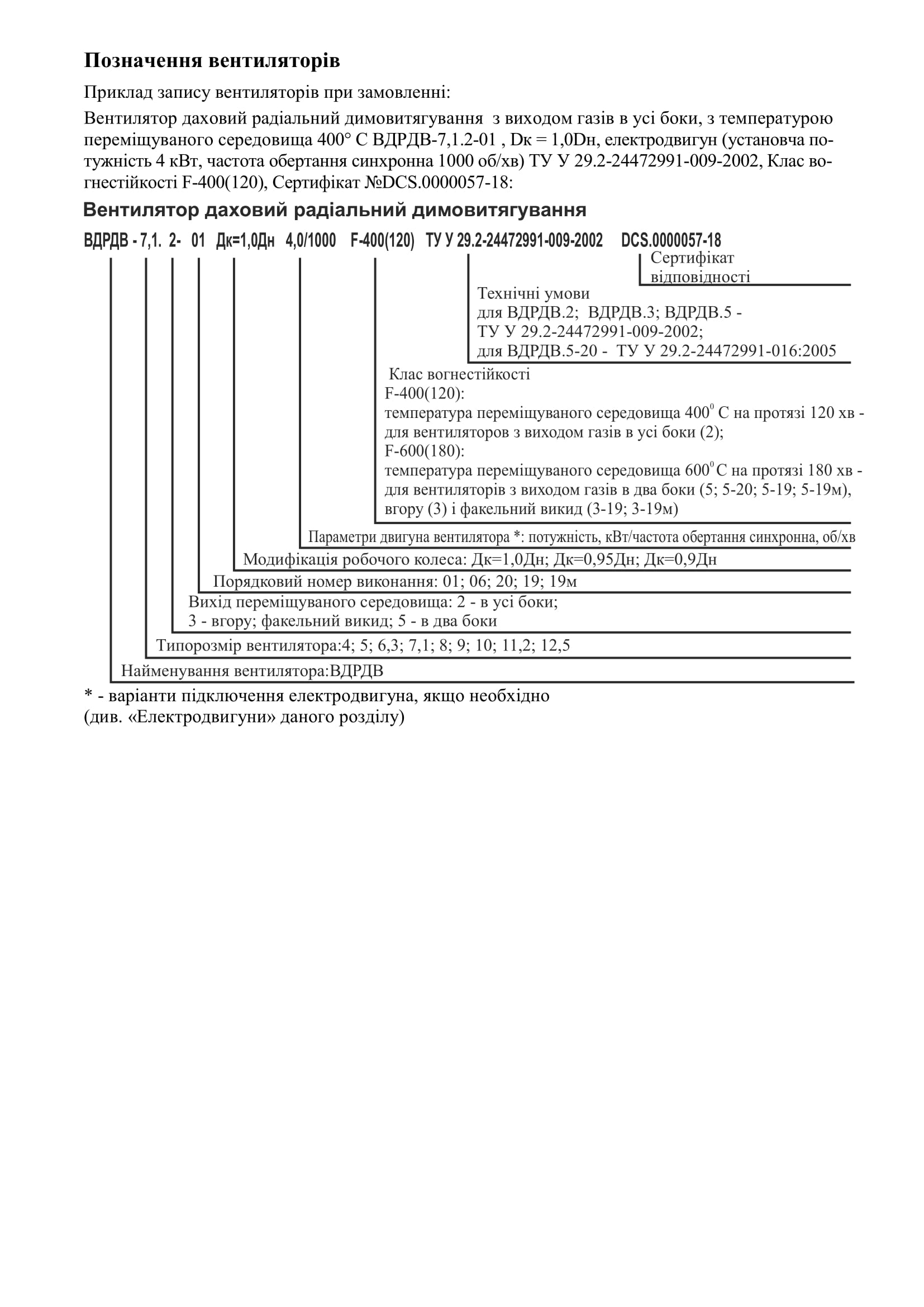

Типорозміри

Типорозміри вентиляторів

ВДРДВ: 4; 5; 6,3; 7,1; 8; 9; 10; 11,2; 12,5.

Робочі колеса кожного типорозміру мають модифікації, що відрізняються тільки діаметром колеса по вихідним кромкам лопаток:

D робочого колеса / D номінальному = 0,9; 0,95; 1,0.

ВДРДВ.5-20:5; 6,3; 8.

Електродвигуни

В якості приводів вентиляторів ВДРДВ використовуються асинхронні 3-фазні електродвигуни.

Електродвигуни вентиляторів можуть підключатися на місці експлуатації в таких варіантах:

  1. прямий пуск (без узгодження з замовником);

  2. за допомогою пристрою плавного пуску (обумовлюється при замовленні);

  3. за допомогою частотного перетворювача (обумовлюється при замовленні).

Пуск електродвигунів вентиляторів потужністю від 15 кВт рекомендується виконувати за допомогою пристрою плавного пуску.

Робочі характеристики

Аеродинамічні характеристики вентиляторів для переміщуваного середовища з температурою 20° С, 400° С і 600° С представлені на рисунках, де:

Рsv – статичний тиск, Па;

Qпродуктивність по повітрю, тис. м3/год;

n – синхронна частота обертання

робочого колеса, об/хв

Основні шкали на графіках відповідають нормальній щільності повітря ρ0=1,2 кг/м3 при температурі t0=20° С.

Створюваний вентилятором тиск Psv і споживана потужність N при іншій щільності ρ переміщуваного середовища або іншій температурі t повітря можуть бути розраховані за формулами:
