Вузли проходу

Вузли проходу призначені для установки в місцях проходу металевих вентиляційних шахт круглого перерізу через покрівлю будівель в системах витяжної вентиляції.

Вузли проходу призначені для установки в місцях проходу металевих вентиляційних шахт круглого перерізу через покрівлю будівель в системах витяжної вентиляції.

Вузол проходу складається з патрубка, привареного до опорного фланця, яким вузол проходу кріпиться до залізобетонного стакану, встановленого на покритті будівлі. Кінцеві фланці патрубка призначені: верхній – для кріплення шахти круглого перерізу, нижній – для приєднання клапана або повітровода. Розчалки кріпляться до шахти за допомогою хомута, а до покриття будівлі – кронштейнами (хомути з розчалками і кронштейни не поставляються). У тих випадках, коли можливе випадання вологи з повітряно-газової суміші, що проходить через шахту, до внутрішньої поверхні патрубка приварений конденсатозбірник.

Виконання клапану з ручним приводом рекомендується застосовувати у випадках стабільного режиму роботи, що не вимагає частого перемикання.

При ручному приводі управління проводиться з покриття будівлі.

В інших випадках рекомендується встановлювати клапани з виконавчим механізмом і дистанційним або автоматичним управлінням.

Вузли проходу УП1, УП2, УП3, УП4 призначені для систем механічної та природної вентиляції приміщень загального призначення.

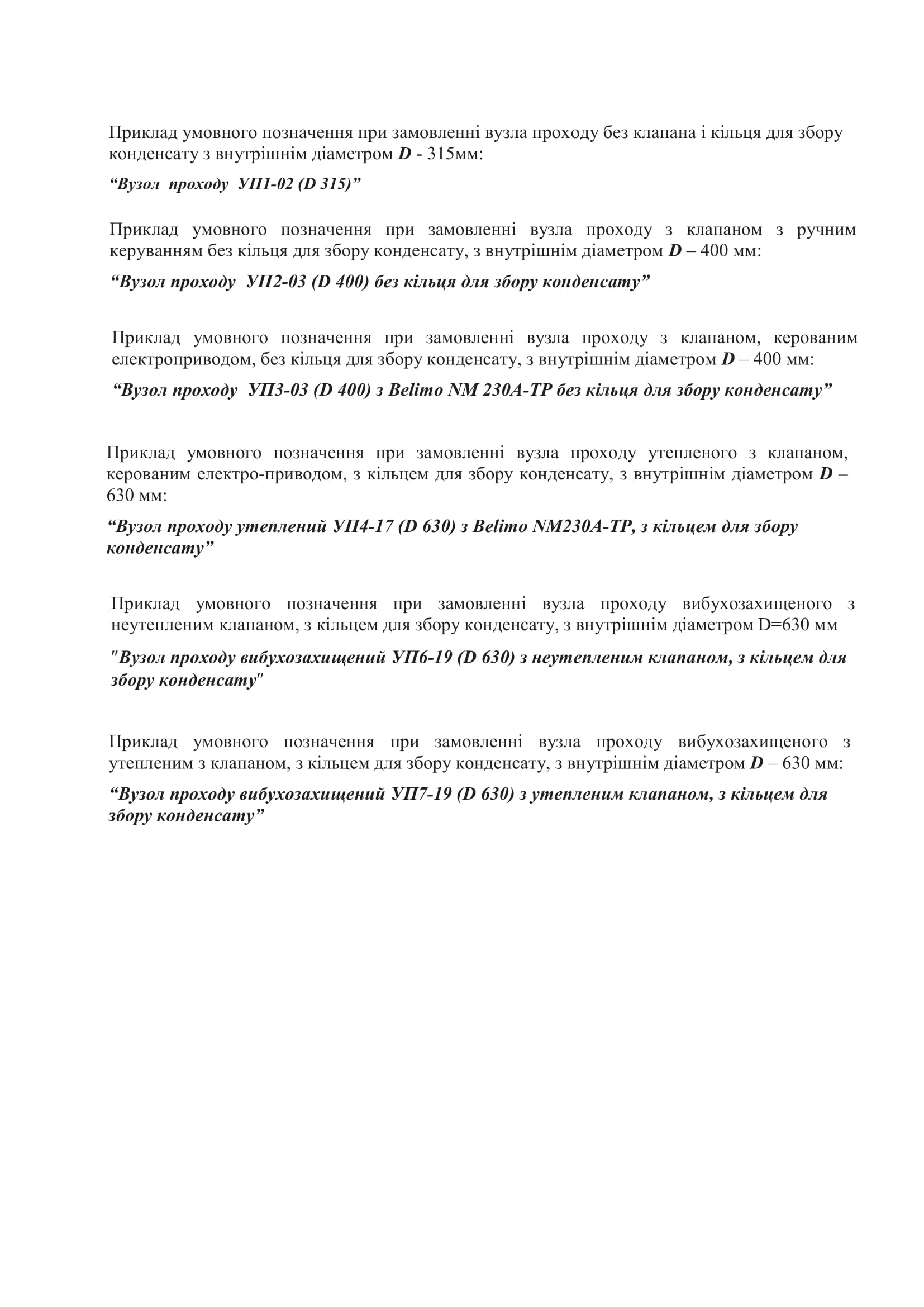

Передбачені вузли проходу наступних виконань:

УП1 – вузол проходу без клапану і кільця для збору конденсату (УП1-00 – УП1-10);

УП2 – вузол проходу з клапаном з ручним керуванням без кільця для збору конденсату
(УП2-00 – УП2-10) і з кільцем для збору конденсату (УП2-11 – УП2-21);

УП3 – вузол проходу з клапаном, керованим електроприводом, без кільця для збору конденсату (УП3-00 – УП3-10) і з кільцем для збору конденсату (УП3-11 – УП3-21);

УП4 – вузол проходу утеплений без кільця для збору конденсату, з клапаном, керованим електроприводом (УП4-00 – УП4-10), і утеплений з клапаном і з кільцем для збору конденсату (УП4-11 – УП4-21).

Те чи інше виконання вибирається залежно від конкретних умов (температура, вологість повітря і ін.).

Вузли проходу УП6, УП7 вибухозахищені призначені для установки в місцях проходу металевих вентиляційних шахт круглого перерізу через покрівлю будівлі в системах витяжної вентиляції для категорійних вибухонебезпечних виробництв, які переміщують вибухонебезпечні повітряні суміші всіх категорій і груп за класифікацією ПУЕ, тому що мають рівень іскрозахисту “іскробезпечні”, що допускає їх застосування в вентиляційних системах вибухонебезпечних приміщень класу 2 за класифікацією НПАОП 40.1-1.32-01 (старе позначення В-1а і В-1б за класифікацією “Правил улаштування електроустановок ПУЕ”)

Передбачені вузли проходу наступних виконань:

УП6 – з неутепленим клапаном без конденсатозбірника і з конденсатозбірником;

УП7 – з утепленим клапаном без конденсатозбірника і з конденсатозбірником.

Вузли проходу призначені для установки в місцях проходу металевих вентиляційних шахт круглого перерізу через покрівлю будівель в системах витяжної вентиляції.

Вузол проходу складається з патрубка, привареного до опорного фланця, яким вузол проходу кріпиться до залізобетонного стакану, встановленого на покритті будівлі. Кінцеві фланці патрубка призначені: верхній – для кріплення шахти круглого перерізу, нижній – для приєднання клапана або повітровода. Розчалки кріпляться до шахти за допомогою хомута, а до покриття будівлі – кронштейнами (хомути з розчалками і кронштейни не поставляються). У тих випадках, коли можливе випадання вологи з повітряно-газової суміші, що проходить через шахту, до внутрішньої поверхні патрубка приварений конденсатозбірник.

Виконання клапану з ручним приводом рекомендується застосовувати у випадках стабільного режиму роботи, що не вимагає частого перемикання.

При ручному приводі управління проводиться з покриття будівлі.

В інших випадках рекомендується встановлювати клапани з виконавчим механізмом і дистанційним або автоматичним управлінням.

Вузли проходу УП1, УП2, УП3, УП4 призначені для систем механічної та природної вентиляції приміщень загального призначення.

Передбачені вузли проходу наступних виконань:

УП1 – вузол проходу без клапану і кільця для збору конденсату (УП1-00 – УП1-10);

УП2 – вузол проходу з клапаном з ручним керуванням без кільця для збору конденсату
(УП2-00 – УП2-10) і з кільцем для збору конденсату (УП2-11 – УП2-21);

УП3 – вузол проходу з клапаном, керованим електроприводом, без кільця для збору конденсату (УП3-00 – УП3-10) і з кільцем для збору конденсату (УП3-11 – УП3-21);

УП4 – вузол проходу утеплений без кільця для збору конденсату, з клапаном, керованим електроприводом (УП4-00 – УП4-10), і утеплений з клапаном і з кільцем для збору конденсату (УП4-11 – УП4-21).

Те чи інше виконання вибирається залежно від конкретних умов (температура, вологість повітря і ін.).

Вузли проходу УП6, УП7 вибухозахищені призначені для установки в місцях проходу металевих вентиляційних шахт круглого перерізу через покрівлю будівлі в системах витяжної вентиляції для категорійних вибухонебезпечних виробництв, які переміщують вибухонебезпечні повітряні суміші всіх категорій і груп за класифікацією ПУЕ, тому що мають рівень іскрозахисту “іскробезпечні”, що допускає їх застосування в вентиляційних системах вибухонебезпечних приміщень класу 2 за класифікацією НПАОП 40.1-1.32-01 (старе позначення В-1а і В-1б за класифікацією “Правил улаштування електроустановок ПУЕ”)

Передбачені вузли проходу наступних виконань:

УП6 – з неутепленим клапаном без конденсатозбірника і з конденсатозбірником;

УП7 – з утепленим клапаном без конденсатозбірника і з конденсатозбірником.
